Rénovation - Ampère E+
Type bâtiment
Tertiaire - Privé
Ville
Courbevoie
Code postal
92400
Zone climatique
H1a
Altitude
42 m
Travaux
Rénovation - RT ex
Fiabilité
Certifié
Niv. énergetique
BBC-Effinergie Rénovation
Permis
2014-11-01
Construction
1985
Livraison
04-2017
Shon
14 219 m² du bâtiment
Surface
14 891 m² du projet
Usage principal
Immeuble Bureaux
Consommation
96,48 kWh/(m².an)
Emission CO2
16 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Descriptif
Ce projet concerne la rénovation basse de l'immeuble Ampère+ construit dans les années 1980 qui se caractérise par une façade liste en bordure de la dalle de La Défense.

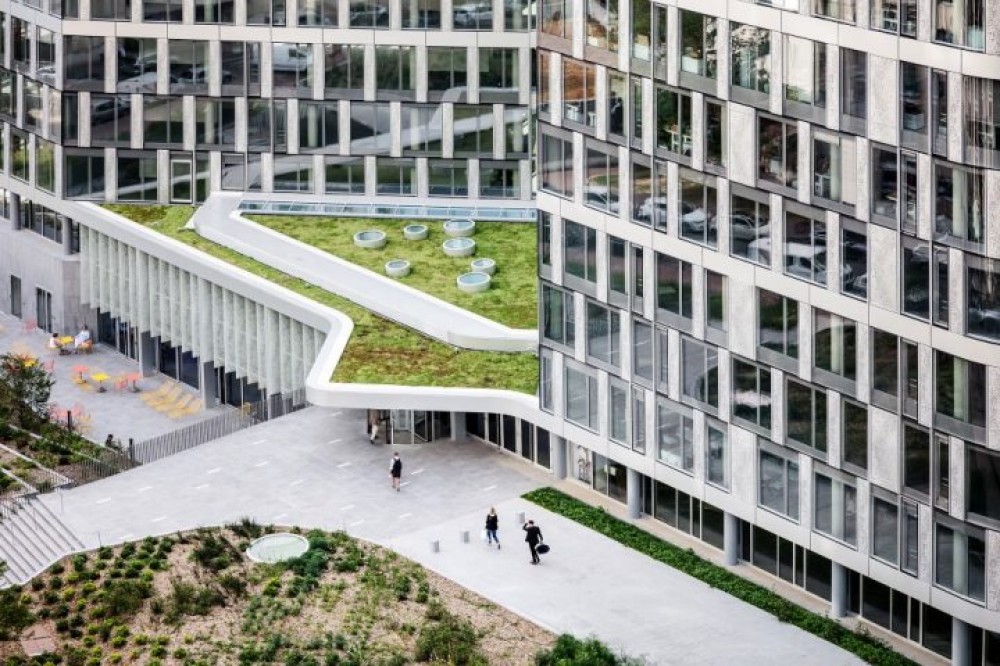

Les travaux de rénovation ont consister à créer un nouveau volume en rez de chaussée, à modifier l'entrée du bâtiment, à positionner la façade du rez de chaussée en retrait, à créer des espaces de vie communs (jardins suspendus, salons intérieurs, ..) et à investir la toiture terrasse du R+9 avec la construction d'une mezzanine associée à un jardin.
Les travaux de rénovation énergétique ont consisté à isoler la structure en béton par l'extérieur, à intégrer une façade mur rideau avec des stores intégrés et à améliorer le confort d'usage.
Côté équipement, le bâtiment est raccordé à un réseau de chaleur et de froid. En parallèle, les systèmes de ventilations, de refroidissement et d'éclairage ont été rénovés afin d'atteindre le niveau BBC-Effinergie rénovation.
Au final, le bouquet de travaux proposé a permis de réduire les consommations énergétiques d'un facteur 1,5 et les émissions de GES d'un facteur 1,8.
Cette fiche présente les solutions techniques et économiques retenues par le maître d'ouvrage.


DPE
DPE
Critères Effinergie
Périmètre Etude
Respect RT-Ex
Oui
BBC-Effinergie Rénovation
Qualité de la construction
Perméabilité bâti
1,15 m³/(h.m²) sous 4 Pa
Sobriété & Efficacité
Consommation énergétique
96,48 kWh/(m².an)
Gain énergétique, facteur
1,5
Gain émissions GES, facteur
1,7
Acteurs
  • Maître d'ouvrage
    Sogeprom
    3, place de la Pyramide La Défense 92800 Puteaux
    01 46 35 62 03
  • Architecte
    Ateliers 234
    234 Rue du Faubourg Saint-Antoine 75012 Paris
    234@a234.fr
    01 55 25 15 10
  • Bureau d'études thermiques
    INEX Ingénierie
    2 Rue Rabelais 93100 Montreuil
    contact@inex.fr
    01 49 88 81 53
  • AMO Q.E.
    BET ETAMINE
    83 boulevard Auriol 75013 Paris
    info@etamine.coop
    09 54 37 51 54
  • Certificateur
    Certivéa
    4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Murs extérieurs
Murs extérieurs
R =
4.8 (m².K)/W
Murs en béton de 18 cm isolés par l'extérieur avec 16 cm de polystyrène expansé
Toiture
Toiture
R =
6.7 (m².K)/W
Toiture terrasse R+9 composée d'une dalle de béton de 20 cm isolée avec 14 cm de polyuréthane
R =
6.5 (m².K)/W
Toiture terrasse rez de jardin composée d'une dalle de béton de 20 cm isolée par un flocage thermique de 24 cm
Plancher
Plancher
R =
1.5 (m².K)/W
R =
2.4 (m².K)/W
Plancher bas sur parking composé d'une dalle de béton de 20 cm isolée avec 7 cm de flocage existant et 5 cm de raupur
Fenetres
Fenêtres/Porte-Fenêtres
Ujn =
1,45 W/(m².K)
Murs rideaux à double vitrage 6/16/4 avec store intégré
Ujn =
1,35 W/(m².K)
Murs rideaux à double vitrage 6/16/4 avec store intégré

Surface vitrée
32,29 % de la surface utiles ou habitable
Déperdition du bâtiment
Répartition des déperditions
Etanchéité à l'air
Valeur Q4
1,15 m³/(h.m²) sous 4 Pa confirmée par la mesure
Equipement
Chauffage
Chauffage
Générateur
Bâtiment raccordé au réseau de chaleur - Puissance de la sous-station: 850 kW - Isolation du réseau primaire de classe 2 et du réseau secondaire de classe 1
Emetteurs
Emission par plafond plafond chauffant (10 790 m²)et ventilo-convecteurs (1445 m²) et plancher chauffant (1466 m²)
ECS
ECS
Générateur
Production d'ECS par ballons électriques situés au plus près des points de puisage
Ventilation
Ventilation
Système
Rénovation du système de ventilation et installation d'une solution double flux avec une efficacité de l'échangeur de 78%
Eclairage
Eclairage
Système
Puissance moyenne installée: 5,9 W/m²
Refroidissement
Refroidissement
Générateur
Refroidissement par
- le réseau de froid - Puissance: 1 100 kW
- un groupe froid air/eau VCV- Puissance: 144 kW - EER: 2,88
Emetteurs
Emission par plafond rafraichissant (9 931 m²) et par ventilo-convecteur (2245 m²)
Energie Renouvelable
Energie Renouvelable
Energie Renouvelable
Installation photovoltaïque en silicium multi-cristallin - Surface: 222 m² - Puissance crête: 35,62 kWc


Confort D'été
Indicateurs règlementaires

Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :

Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique légère, une isolation performante de l’enveloppe (Ubat : 1,06 W/(m².K)).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Rafraichissement et ventilation
Orientation : 25% Nord - 18% Sud - 25% Est - 32% Ouest

Surface vitrée : 32.29 % de la Shab
Solutions passives : Absence de solutions passives.

Solutions basse consommation : Absence de solutions basse consommation.

Solutions actives : A défaut, présence d'une solution thermodynamique associée à un plafond rafraichissant dans le cadre d'un bâtiment exposé au bruit peu favorabe à la surventilation nocturne.
Energie
Consommation avant/après travaux

en kWhep/m².an
Consommation énergétique
en kWhep/m².an
Consommation après travaux
en kWhep/m².an
Carbone
Emissions des GES en exploitation avant/après travaux

en kgCO2/m².SdP
Décomposition des emissions de GES en exploitation
en kgCO2/m².SdP
