Crêche Les diablotins - Mutliaccueil
Type bâtiment
Tertiaire - Public
Ville
Gex
Code postal
01170
Zone climatique
H1c
Altitude
500 m
Travaux
Neuf - RT 2012
Fiabilité
En cours de certification
Niv. énergetique
Bepos Effinergie 2013
Permis
2016-12-01
Construction
2018
Livraison
04-2019
SRT
1 442 m² du bâtiment
Surface
1 442 m² du projet
Consommation
-54,5 kWh/(m².an)
Emission CO2
1 kgeqCO2/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

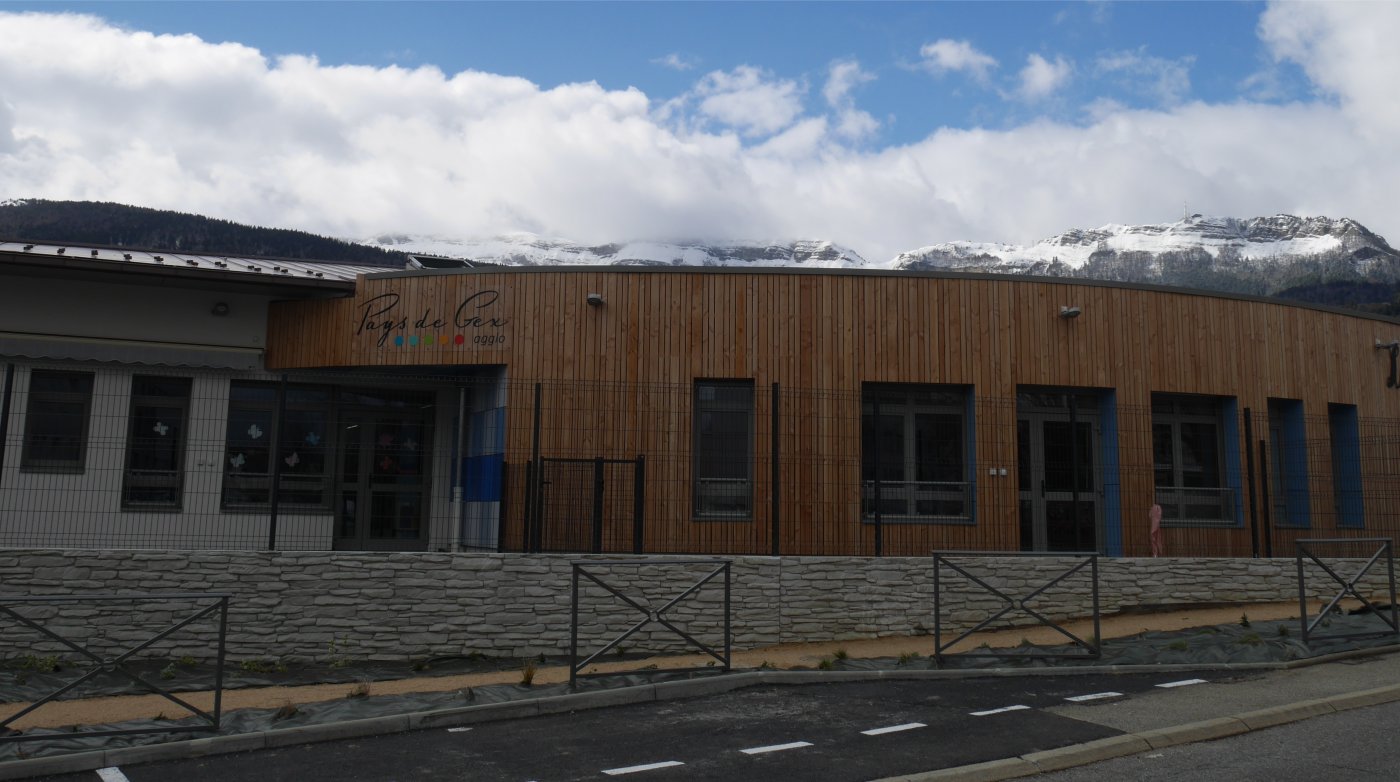

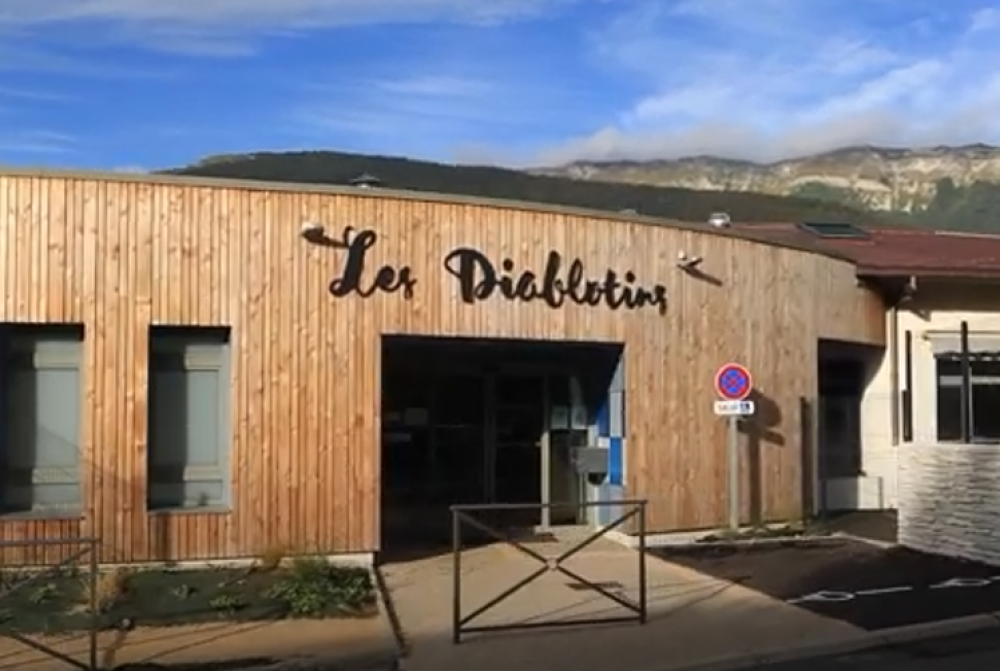

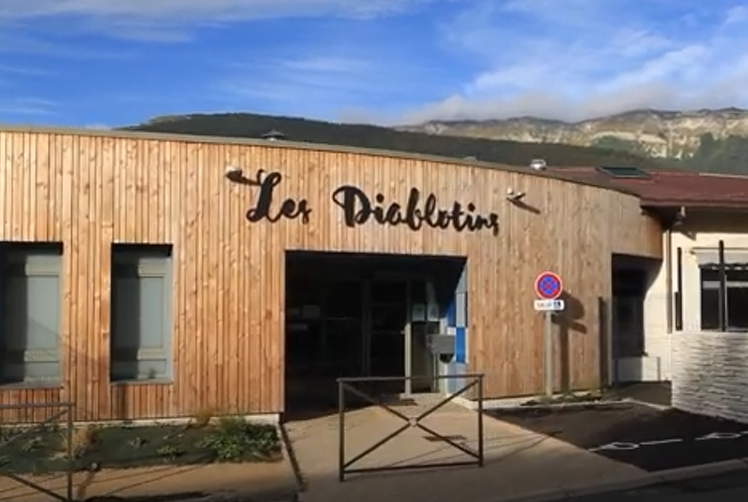

Ce projet concerne la construction d'une structure d'accueil pour les enfants, appelée Les Diablotins, sur la commune de Gex. Elle accueille 66 berceaux et un relais d'assistance maternelle (RAM).
Le bâtiment se caractérise par sa forme allongée construite principalement en béton et par son avancée arrondie en ossature bois. La structure en béton a été isolée par l'intérieur et par l'extérieur afin de limiter les pertes thermiques. En parallèle, la toiture sous rampant bénéficie de 40 cm de laine minérale. Les menuiseries sont en aluminium à rupteurs de ponts thermiques. Elles sont équipées de double vitrage performant. Côté équipement, le bâtiment est chauffé et refroidi par une pompe à chaleur thermodynamique eau glycolée/eau réversible. Elle est associée à des planchers chauffants et des ventilo-convecteurs. En parallèle, une ventilation double flux permet le renouvellement de l'air dans les différents locaux. Enfin, une installation photovoltaïque en toiture contribue à l'obtention du label Bepos Effinergie 2013. Cette fiche présente les solutions techniques et économiques retenues par le maître d'ouvrage. |   |
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Qualité de la construction
Perméabilité bâti
0,71 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe A
Sobriété & Efficacité
Consommation énergétique
-54,50 kWh/(m².an)
Cep sans production locale d'électricité
59,80 % de gain par rapport à la RT2012
Bioclimatisme (Bbio)
30,69 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
427 kWhep/m².an
Electricité spécifique
Consommation
30 kWh/(m².an)
Méthodes et outils de calcul
Les valeurs forfaitaires issues du label E+C- ont été prises en compte
Sensibilisation et accompagnement
Etude en cours
Acteurs
- Maître d'ouvrageCommunauté de Communes de Pays de Gex135 rue de Genève 01170 Gexmichel.francois@ccpg.fr04 50 42 65 00
- ArchitecteJean Pierre Baillet5 place Henri Dunant 01200 Bellegarde04 50 48 05 67
- Bureau d'études thermiquesSynapse Construction21 rue du moulin 0110 Belignat04 74 12 03 57
- CertificateurCertivéa4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
R =
5.6 (m².K)/W
Murs en béton armé coulés en place isolés par l'extérieur avec 13 cm de laine de roche et par l'intérieur avec 5 cm de laine de roche
R =
10 (m².K)/W
Rampants isolés avec 40 cm de laine minérale
R =
8.3 (m².K)/W
Toiture terrasse végétalisée isolée avec 14 cm d'isolant
R =
9.1 (m².K)/W
Plancher bas sur terre plein composé d'une dalle de béton isolée avec 12 cm de polystyrène expansé gris - relevés périphériques d'épaisseur 5 cm mini sur toute l'épaisseur du dallage pour des dallages désolidarisés.
Uw =
1,17 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 4/15/4 à lame d'argon - Présence de stores extérieurs
Surface vitrée
14,30 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
0,71 m³/(h.m²) sous 4 Pa confirmée par la mesure
Valeur n50
1,78 vol/h
Ponts thermiques
Ratio Psi
0,067 W/(m².K)
Equipement
Générateur
Pompe à chaleur thermodynamique eau glycolée/eau réversible - Puissance absorbée: 10,8 kW - COP: 5,1
Emetteurs
Emission par plancher chauffant à basse température
Générateur
Production d'ECS par une solution solaire composée de 60 m² de capteurs solaires et d'un ballon de stockage de 254 litres - Appoint réalisé par un chauffe-eau électrique
Système
Ventilation double flux avec une efficacité de l'échangeur de 83%
Ventilation mécanique contrôlée dans les sanitaires
Ventilation mécanique contrôlée dans les sanitaires
Classe d'étanchéité
Classe A - Confirmée par la mesure
Système
Puissance moyenne installée: 4,9 W/m². Elle varie fonction des locaux:
- Salles de vie et vestiaires: 5,52 W/m² avec marche et arrêt automatique par détection de présence et absence
- Locaux techniques: 2 W/m² avec interrupteur marche/arrêt et extinction automatique
- Circulation et bureaux: 6,51 W/m² avec marche et arrêt automatique par détection de présence et absence
- Cuisine: 10 W/m² avec interrupteur marche/arrêt
- Repas: 5,5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salles de repos: 2,8 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salles de vie et vestiaires: 5,52 W/m² avec marche et arrêt automatique par détection de présence et absence
- Locaux techniques: 2 W/m² avec interrupteur marche/arrêt et extinction automatique
- Circulation et bureaux: 6,51 W/m² avec marche et arrêt automatique par détection de présence et absence
- Cuisine: 10 W/m² avec interrupteur marche/arrêt
- Repas: 5,5 W/m² avec marche et arrêt automatique par détection de présence et absence
- Salles de repos: 2,8 W/m² avec marche et arrêt automatique par détection de présence et absence
Générateur
Pompe à chaleur thermodynamique eau glycolée/eau réversible - Puissance absorbée: 10,3 kW - EER: 4,4
Emetteurs
Soufflage d'air froid (ventilo-convecteurs...)
Energie Renouvelable
Installation photovoltaïque en silicium multi-cristallin - Surface: 365 m² - Puissance crête: 58,2 kWc
Confort D'été
Indicateurs règlementaires
Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment se caractérise par une inertie thermique moyenne, un besoin bioclimatique performant (-30,69% par rapport à l'exigence réglementaire) et la présence d’une isolation par l’extérieur.
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Parois
Rafraichissement et ventilation
Orientation :
17% Nord - 23% Sud - 37% Est - 23% Ouest
Protection solaire : Stores extérieurs
Surface vitrée : 14.3 % de la Shab
Protection solaire : Stores extérieurs
Surface vitrée : 14.3 % de la Shab
Solutions passives : Absence de solutions passives.
Solutions basse consommation : Absence de solutions basse consommation.
Solutions actives : A défaut, présence d'une solution thermodynamique associée à un soufflage d’air froid (ventiloconvecteurs…).
Solutions basse consommation : Absence de solutions basse consommation.
Solutions actives : A défaut, présence d'une solution thermodynamique associée à un soufflage d’air froid (ventiloconvecteurs…).
Energie
Bilan Energétique Effinergie
en kWhep/m².an
Consommation énergétique
en kWhep/m².an
Consommation globale
en kWhep/m².an
Besoin bioclimatique
en points
Carbone
Logiciel, périmètre et résultat
Résultat
Etude en cours
Données Economiques
Aides Financières
Le projet a bénéficié des soutiens financiers :
- Caisse d’allocations familiales : 576 800 € ;
- Conseil départemental de l’Ain : 264 000 € ;
- Etat : 60 000 € de fonds de financement de la transition énergétique via la convention Territoire à énergie positive pour la croissance verte.
