Groupe Scolaire Le Cormier
Type bâtiment
Tertiaire - Public
Ville
L'Isle d'Espagnac
Code postal
16340
Zone climatique
H2b
Travaux
Neuf - RT 2012 - E+C-
Fiabilité
Bâtiments du Futur
Niv. énergetique
BEPOS+ effinergie 2017 - E4C2
Permis
2018-04-01
Construction
2019
Livraison
05-2020
SRT
1 498 m² du bâtiment
Surface
1 498 m² du projet
Consommation
-17,5 kWh/(m².an)
Coût des travaux
2 535 200 € HT
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

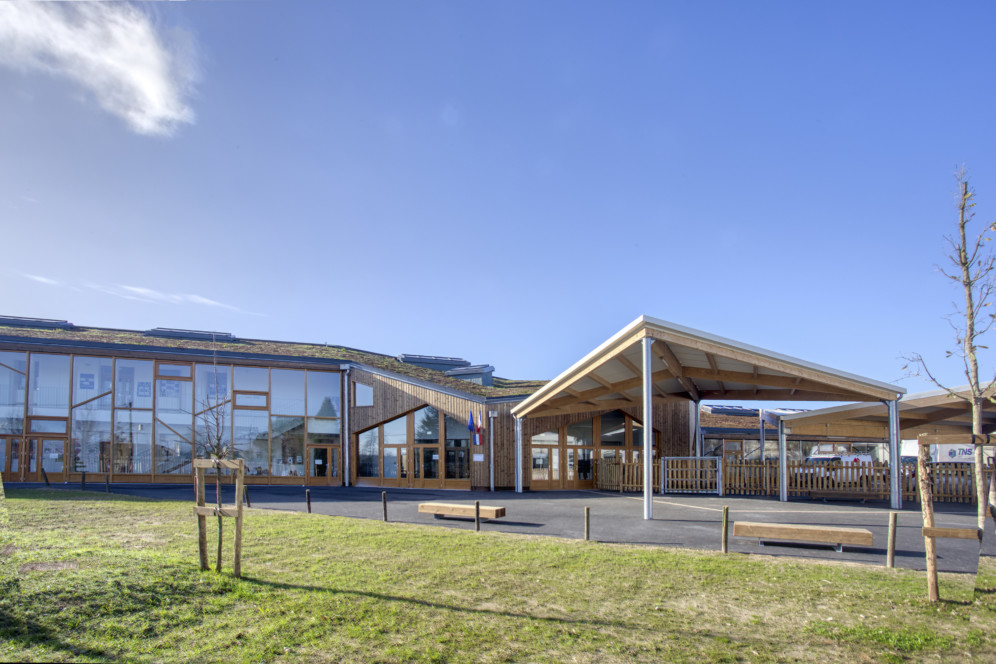

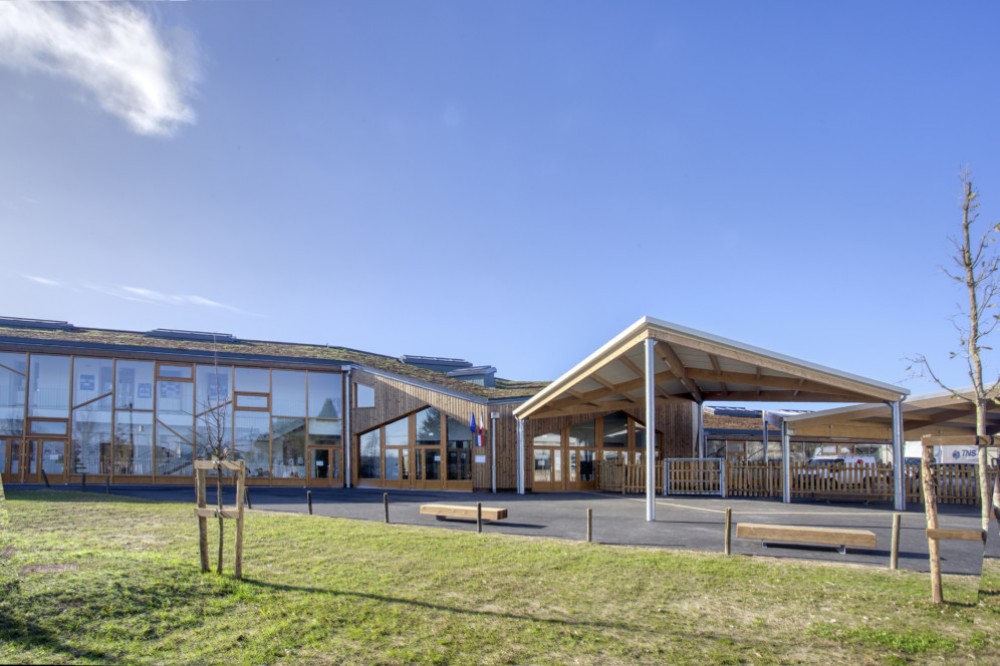

Ce projet concerne la construction d’un groupe scolaire comprenant une partie élémentaire de 6 classes, une partie maternelle de 3 classes et des espaces mutualisés. Il est lauréat de l'appel à projet "Bâtiment du Futur" 2018 de la Région Nouvelle Aquitaine.
Il privilégie une conception bioclimatique et le choix d'écomatéraiux. Ainsi, la structure du bâtiment est en ossature bois isolée avec de la paille. En parallèle, afin de limiter les pertes thermiques, la toiture a été isolée avec 30 cm d'un mélange isolant associant fibres de chanvre, coton et lin. Enfin, la dalle en béton du plancher confère au bâtiment une partie de son inertie thermique. Les fenêtres sont en bois avec des doubles vitrages performants intégrant des protections solaires. Elles intègrent la possibilité d’assurer une ventilation naturelle traversante ou de manière ascendante par les fenêtres de toit. Côté équipement, le bâtiment est chauffé par une chaufferie aux granulés bois associée à des radiateurs munis de robinets thermostatiques. Par ailleurs, afin de garantir un environnement de travail sain, une ventilation double flux a été installée. Enfin, les couvertures orientées au sud sont équipés de panneaux photovoltaïques et le préau sud sera réalisé en panneaux photovoltaïques bi-verre. Au final, le projet atteint le niveau Bepos+ Effinergie 2017 Cette fiche présente les solutions techniques et économiques retenues par le maître d'ouvrage. |  |
Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Niveau Energie
E4
Niveau Carbone
C2
Qualité de la construction
Perméabilité bâti
0,8 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe B
Commissionnement
L’ensemble des postes énergétiques sont comptés avec une centralisation des informations dans le local Chaufferie et suivi en temps réel sur l’automate et sur l’écran pédagogique positionné à l’entrée de l’école.
Sobriété & Efficacité
Consommation énergétique
-17,50 kWh/(m².an)
Cep sans production locale d'électricité
71,25 % de gain par rapport à la RT2012
Bioclimatisme (Bbio)
36,67 % de gain par rapport à la RT2012
Approches complémentaires
Electricité spécifique
7,8 kWh/(m².an)
Sensibilisation et accompagnement
Avant la réception des travaux, le corps enseignant des futurs écoles aura 1 journée de sensibilisation et d’appropriation des équipements pédagogiques (écran pédagogique pour visualiser en temps réel les consommations d’énergies, la production d’électricité et les équivalents d’émissions de CO2) et du système de gestion des fenêtres de toit des salles de classe.
Un guide d’usage destiné aux futurs occupants sera réalisé pour la diffusion des bonnes pratiques.
Un guide d’usage destiné aux futurs occupants sera réalisé pour la diffusion des bonnes pratiques.
Acteurs
- Maître d'ouvrageCommune de l’Isle d’EspagnacPlace de l’hôtel de ville 16340 Isle d’Espagnacl.lerebourg@gama16.fr
- Maître d'ouvrageSociété Public Locale du Grand Angoulême Mobilité Aménagement25 boulevard Besson 16023 Angoulêmed.besse@splagama.fr09 71 00 32 02
- ArchitecteDauphins Architecture20 cours de l’Intendance 33000 Bordeauxoffice@dauphins-architecture.com05 56 92 21 07
- Assistance à Maîtrise d'OuvrageOverdrive11 Rue Théodore Blanc – Bât. B – CS 30125 33070 Bordeauxcontact@overdrive.fr05 64 10 01 50
- PartenaireRégion Nouvelle Aquitaine
- PartenaireDirection Régionale de l'ADEME Nouvelle Aquitaine
Système Constructif
R =
7.7 (m².K)/W

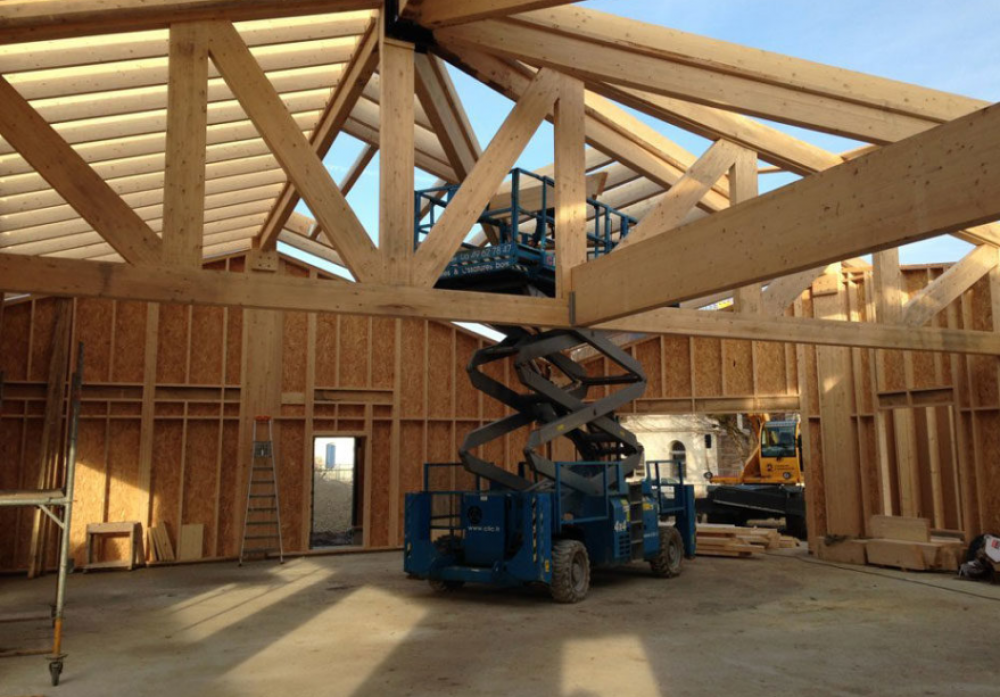

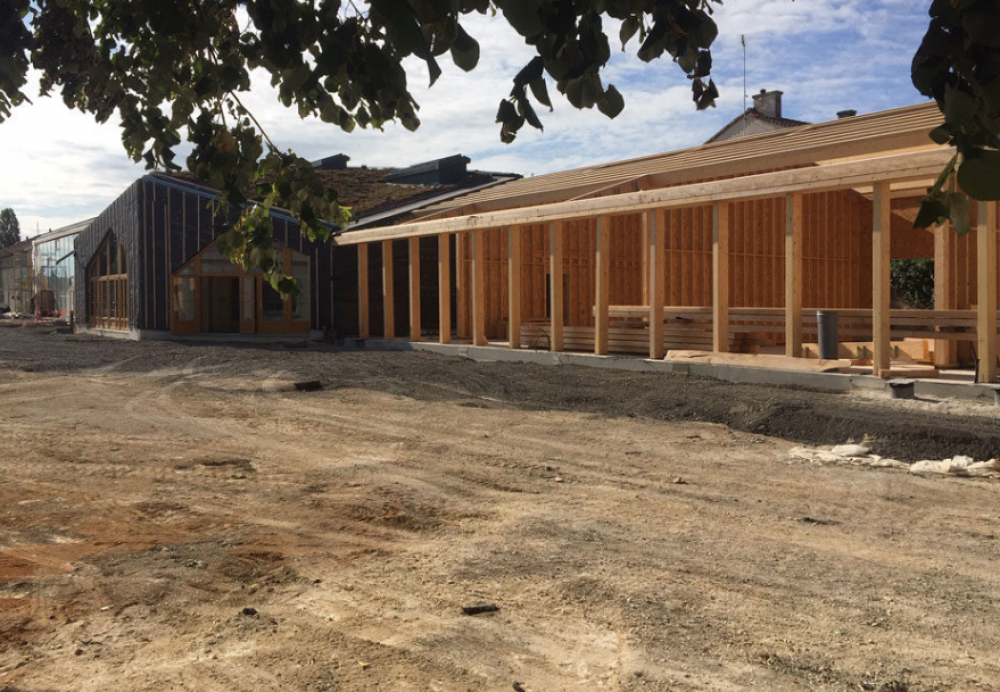

Murs en ossature bois isolée avec 37 cm de paille entre les montants et 3 cm de laine de roche en doublage intérieur - Présence d'un bardage bois
R =
3.7 (m².K)/W
Murs refends intérieurs en ossature bois isolée avec 14 cm de fibres de bois entre les montants
R =
4.2 (m².K)/W
Toiture végétalisée semi-extensive isolée avec 30 cm de fibres de chanvre, coton et lin
R =
4.2 (m².K)/W
Plancher bas sur terre plein composé d'une dalle en béton de 20 cm isolée avec 17 cm de panneaux de polystyrène expansé
Uw =
1,4 W/(m².K)

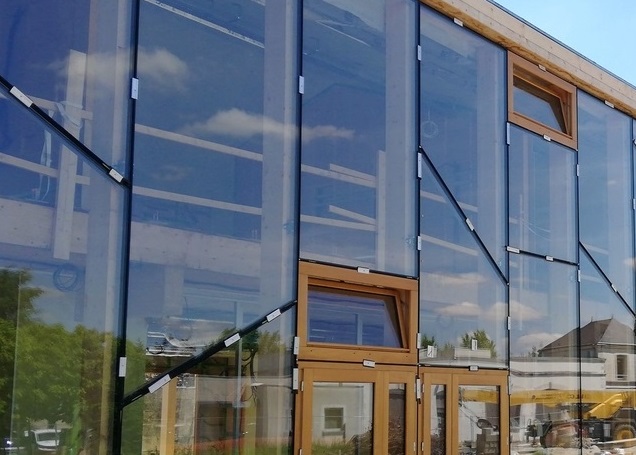

Menuiseries en bois - Double vitrage 4/16/4 à lame d'argon à faible émissivité - Présence de protections solaires fixes et mobile
Surface vitrée
38,23 % de la surface utiles ou habitable
Besoin bioclimatique
en W/(m².K)
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
0,8 m³/(h.m²) sous 4 Pa non confirmée par la mesure
Ponts thermiques
Ratio Psi
0,13 W/(m².K)
Valeur Psi moyen
0,12 W/(ml.K)
Equipement
Générateur
2 Chaudières biomasse à condensation (combustible : granulés bois) - Puissance nominale et unitaire: 100 kW
Emetteurs
Emission par radiateurs munis de robinets thermostatiques
Générateur
Production d'ECS par ballons électriques
Système
2 Centrales de Traitement de l'Air à Débit Constant - Ventilation double flux avec récupération de chaleur - Efficacité de l'échangeur de 75 %
Ventilation simple flux dans les sanitaires
Ventilation simple flux dans les sanitaires
Classe d'étanchéité
Classe B - Non confirmée par la mesure
Tests réalisés
Contrôle visuel, vérifications fonctionnelles, mesures aux bouches et mesure d’étanchéité à l’air des réseaux aérauliques (ou démarche qualité) – Protocole Effinergie
Système
Eclairage LED
Puissance moyenne installée: 3,2 W/m². Elle varie fonction des locaux:
- Salle de repos: 6 W/m² avec interrupteur marche/arrêt et extinction automatique
- Salle de classe: 3,1 W/m² avec marche et arrêt automatique par détection de présence et absence
- Circulation : 2 W/m² avec marche et arrêt automatique par détection de présence et absence
- Sanitaires ou vestiaires: 4 W/m² avec marche et arrêt automatique par détection de présence et absence
Puissance moyenne installée: 3,2 W/m². Elle varie fonction des locaux:
- Salle de repos: 6 W/m² avec interrupteur marche/arrêt et extinction automatique
- Salle de classe: 3,1 W/m² avec marche et arrêt automatique par détection de présence et absence
- Circulation : 2 W/m² avec marche et arrêt automatique par détection de présence et absence
- Sanitaires ou vestiaires: 4 W/m² avec marche et arrêt automatique par détection de présence et absence
Energie Renouvelable
Installation photovoltaïque en silicium mono-cristallin - Surface: 130 m² - Puissance crête: non connue kWc
Confort D'été
Indicateurs règlementaires
Le confort d'été est caractérisé par la Température Intérieure Conventionnelle (Tic) du projet et celle de la réglementation en vigueur :
Bonnes pratiques
La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.
Ce bâtiment a été conçu avec une Simulation Thermique Dynamique permettant d’optimiser le confort d’été.
Ce bâtiment se caractérise par une inertie thermique personalisée, un besoin bioclimatique performant (-36,67% par rapport à l'exigence réglementaire).
Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.
Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.
Solutions
Parois
Orientation :
26% Nord - 62% Sud - 6% Est - 6% Ouest
Protection solaire : Stores extérieurs
Surface vitrée : 38.23 % de la Shab
Protection solaire : Stores extérieurs
Surface vitrée : 38.23 % de la Shab
Energie
Bilan énergétique E+C-
en kWhep/(m².an)
Le niveau de performance energétique du projet est :
E4
Consommation énergétique
en kWhep/m².an
Décomposition de la consommation
en kWhep/m².an
Besoin bioclimatique
en W/(m².K)
Carbone
EMISSION DES GAZ À EFFET DE SERRE (GES)
Emission GES totale
en kgCO2/m².SdP
Emission GES Construction et Equipements
en kgCO2/m².SdP
Le niveau de performance carbone du projet est :
C2
Logiciel, périmètre et résultat
Périmètre
Le logiciel utilisé est PleiadesACV
Résultat
Les émissions de GES sont principalement dues aux produits d'équipements et constructions (93%) et plus particulièrement aux:
- réseaux d'énergie
- façades et menuiseries extérieures
- fondations et infrastructures
- couverture, charpente et étanchéité.
Ce fort pourcentage d'émission dédié aux produits d'équipements et constructions s'explique par
- l'utilisation d'énergies peu carbonées : granulés bois pour le chauffage (0.013 kgCO2/kWh), électricité pour les autres postes (0.066 kgCO2/kWh
- un faible niveau des consommations mobilièes ( 3 kWh/m².an)
- une faible consommation d'eau dans les groupes scolaires et l'installation d'appareils hydro-économe
- réseaux d'énergie
- façades et menuiseries extérieures
- fondations et infrastructures
- couverture, charpente et étanchéité.
Ce fort pourcentage d'émission dédié aux produits d'équipements et constructions s'explique par
- l'utilisation d'énergies peu carbonées : granulés bois pour le chauffage (0.013 kgCO2/kWh), électricité pour les autres postes (0.066 kgCO2/kWh
- un faible niveau des consommations mobilièes ( 3 kWh/m².an)
- une faible consommation d'eau dans les groupes scolaires et l'installation d'appareils hydro-économe
Part des données génériques
50 %
Part des émissions par contributeurs
en kgCO2/m².SdP
Répartition des GES par lots pour les Produits de Constructions et Equipements
en kgCO2/m².SdP
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
2 535 200 € HT
, soit
1 692 € HT/m² de SHON RT
Complément MOE
337 995 € HT
Aides Financières
Aides publiques travaux
1 200 400 €
Précisions
Les informations économiques ont été communiquées en phase conception
Le montant de l'opération (travaux, MOE, étude, VRD, taxes...) s'élève à 3 862 542 € HT.
Le montant des travaux s'élève à 2 949 200 € HT
Le montant des travaux hors VRD s'élève à 2 535 200 € HT, soit 1 692 € HT/m²
En parallèle, le projet a bénéficié de :
- 400 400 € de la Région Nouvelle Aquitaine dans le cadre de l'appel à projet Bâtiment du Futur
- 800 000 € de l'Etat via la DETR
- Autres: 200 000 €
Le montant de l'opération (travaux, MOE, étude, VRD, taxes...) s'élève à 3 862 542 € HT.
Le montant des travaux s'élève à 2 949 200 € HT
Le montant des travaux hors VRD s'élève à 2 535 200 € HT, soit 1 692 € HT/m²
En parallèle, le projet a bénéficié de :
- 400 400 € de la Région Nouvelle Aquitaine dans le cadre de l'appel à projet Bâtiment du Futur
- 800 000 € de l'Etat via la DETR
- Autres: 200 000 €
Décomposition du montant des travaux
