L'Arteparc Lille Lesquin - Bat. N
Type bâtiment
Tertiaire - Privé
Ville
Lesquin
Code postal
59811
Zone climatique
H1a
Altitude
100 m
Travaux
Neuf - RT 2012
Fiabilité
Certifié
Niv. énergetique
Bepos Effinergie 2013
Permis
2013-06-01
Construction
2016
Livraison
01-2017
SRT
4 998 m² du bâtiment
Surface
44 000 m² du projet
Consommation
9,6 kWh/(m².an)
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Descriptif

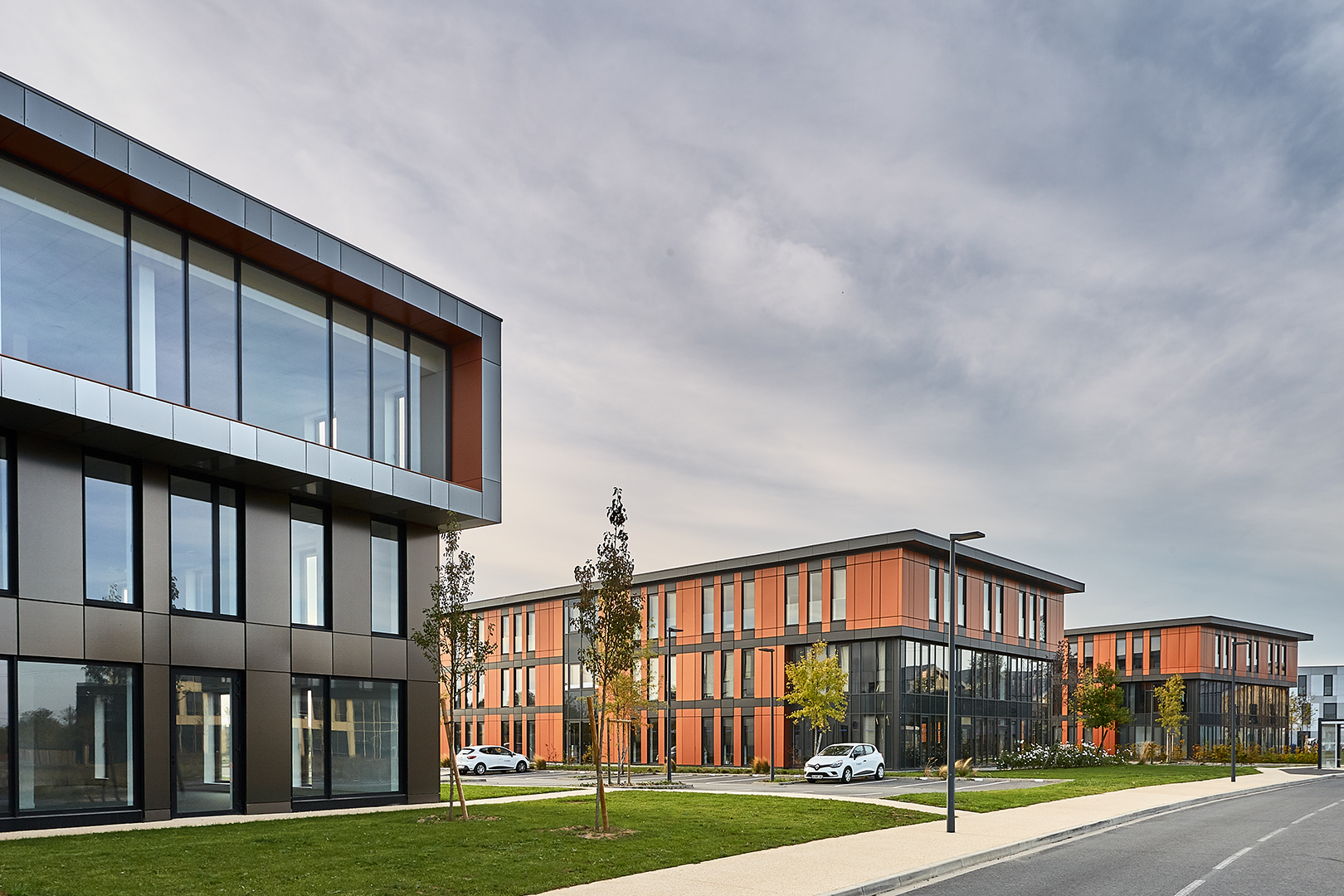

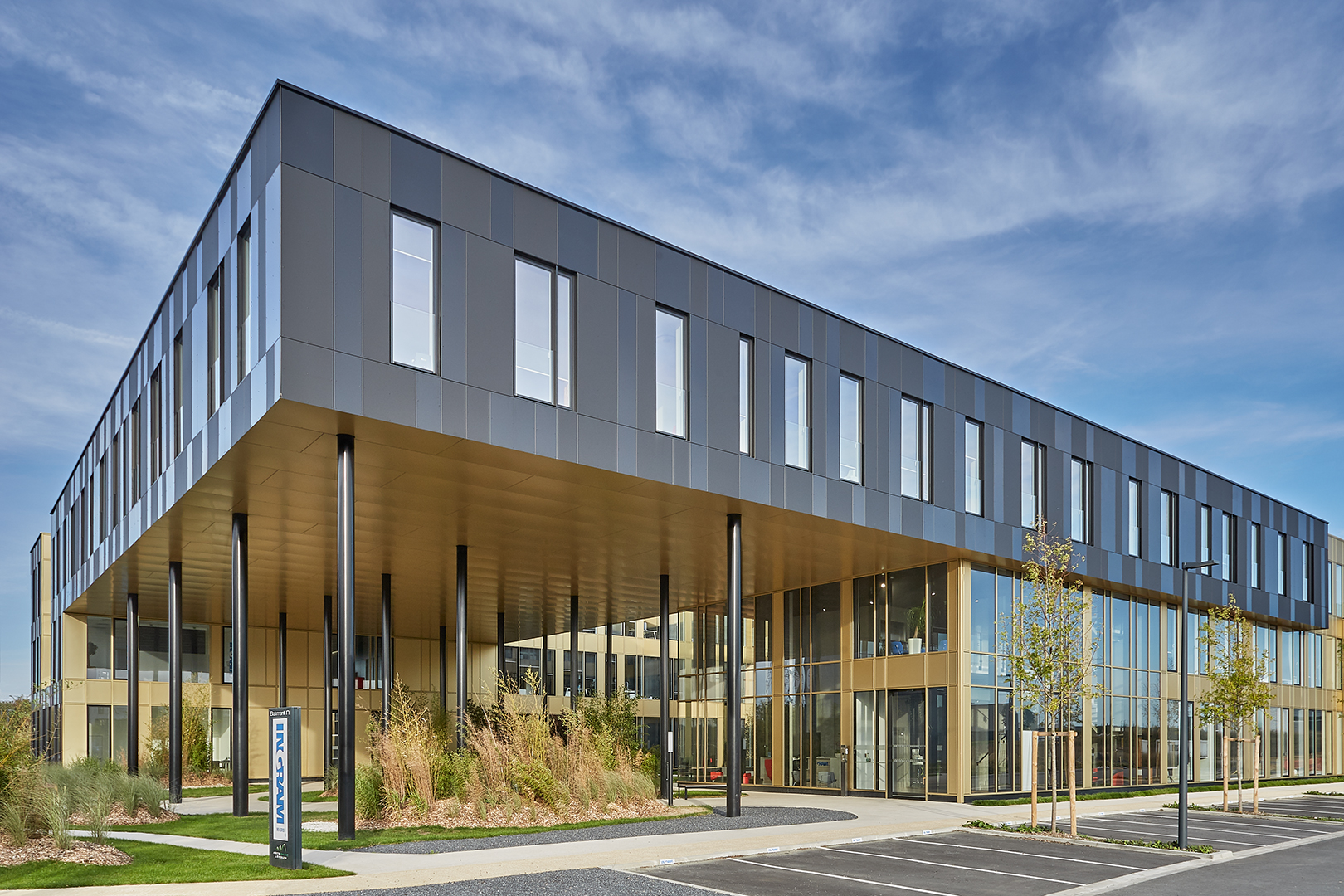

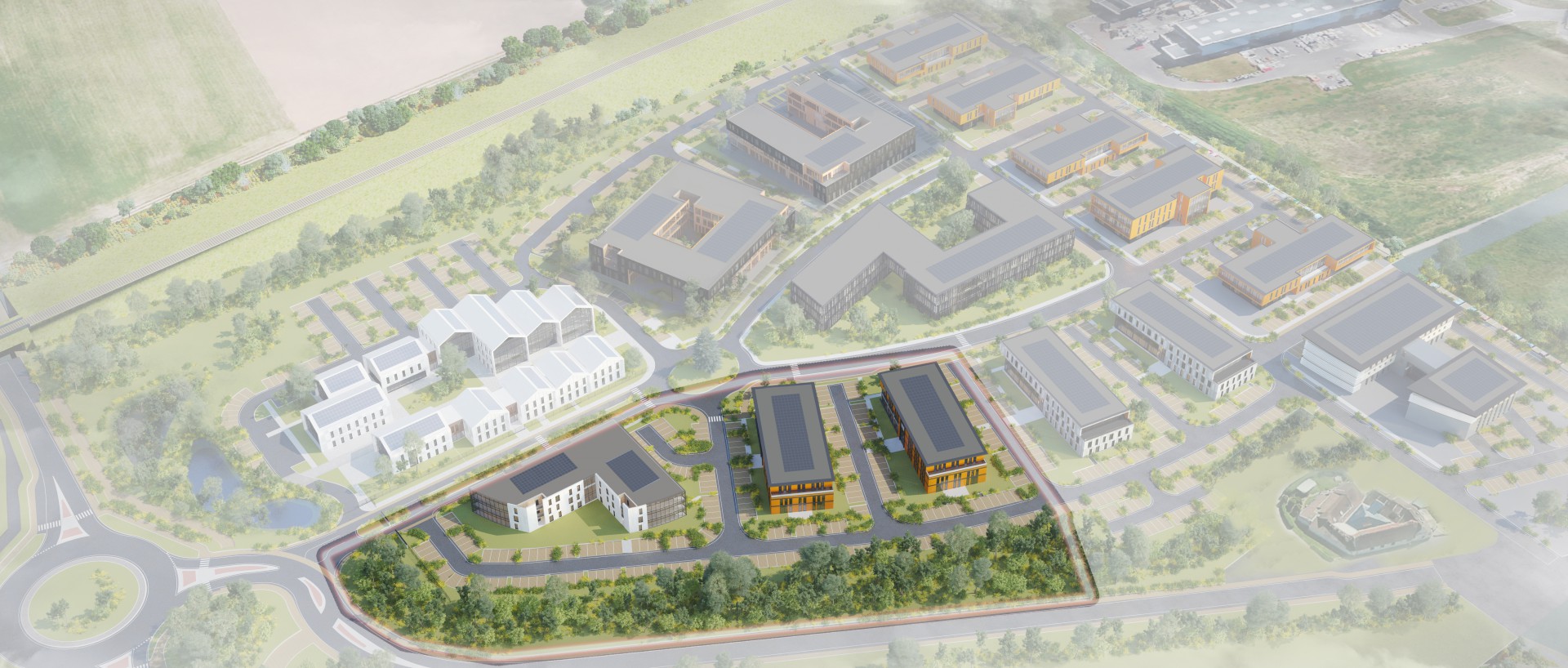

Ce projet concerne la construction de 22 bâtiments de bureaux Effinergie+ sur le campus nouvelle génération de l'Arteparc Lille Lesquin.
Cette fiche présente les solutions techniques et économiques retenues par le maître d'ouvrage pour le bâtiment N.

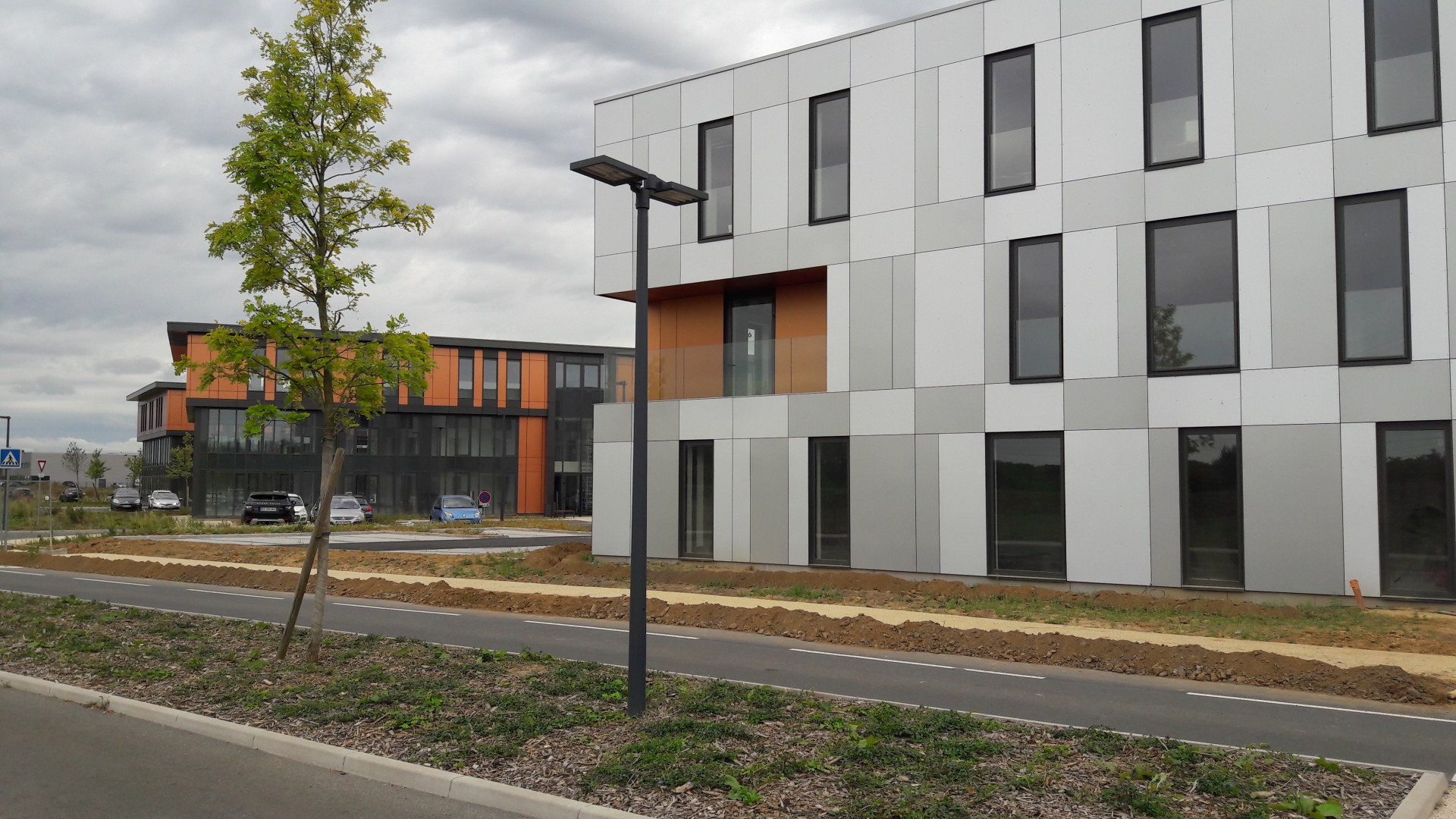

Le bâtiment est construit avec différents matériaux qui associent une ossature bois, une façade en mur rideau (ossature métallique) et du béton isolé par l'extérieur. Afin de limiter les pertes thermiques, une attention particulière a été portée sur la qualité thermique de l'enveloppe et son étanchéité à l'air.
Les fenêtres sont équipées de doubles vitrages performants.
Côté équipement, l'immeuble est chauffé et refroidi par des pompes à chaleurs réversibles air/air ou air/eau associées à des ventilo-convecteurs. Une ventilation double flux a été installée afin de garantir un renouvellement de l'air intérieur et la puissance d'éclairage a été optimisée.
Enfin, une installation photovoltaïque en toiture contribue à l'obtention du label Effinergie+.

Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Bepos Effinergie 2013
Qualité de la construction
Qualification du BET
Perméabilité bâti
1,56 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe A
Sobriété & Efficacité
Consommation énergétique
9,60 kWh/(m².an)
Cep sans production locale d'électricité
2,81 % de gain par rapport à la RT2012
Bioclimatisme (Bbio)
25,95 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
201 kWhep/m².an
Electricité spécifique
67,08 kWh/(m².an)
Acteurs
  • Maître d'ouvrage
    ARTEPROM
    55, Avenue Marceau 75116 Paris
    philippe.baudry@groupe-artea.fr
    01 53 64 58 19
  • Architecte
    Agence BVI
    4 bis, Avenue du Belloy 78110 Le Vésinet
    contact@agencebvi.fr
    06 95 28 89 44
  • Bureau d'études thermiques
    Ingerop
    6 Rue des Peupliers 59814 Lesquin
    03 20 59 15 50
  • Certificateur
    Certivéa
    4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Murs extérieurs
Murs extérieurs
R =
6.7 (m².K)/W
Murs en ossature bois isolés par 22 cm de laine de verre entre les montants
R =
3.6 (m².K)/W
Partie opaque du mur rideau en ossature métallique isolée par 10 cm de mouse de polyuréthane entre les montants
Toiture
Toiture
R =
6.7 (m².K)/W
Toiture terrasse composée d'une dalle de béton de 20 cm isolée avec 14 cm de polyuréthane
Plancher
Plancher
R =
4.8 (m².K)/W
Plancher bas sur terre plein composé d'une dalle de béton de 20 cm,isolée avec 8 cm de polystyrène expansé
R =
5.3 (m².K)/W
Plancher bas sur extérieur composé d'une dalle de béton de 20 cm isolée avec 8 cm de laine de roche en sous face
Fenetres
Fenêtres/Porte-Fenêtres
Uw =
1,5 W/(m².K)
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 6/16/6 à lame d'argon et faible émissivité - Pas de protection mobile
Uw =
1,6 W/(m².K)

Surface vitrée
26,98 % de la surface utiles ou habitable
Besoin bioclimatique
en points
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
1,56 m³/(h.m²) sous 4 Pa confirmée par la mesure
Valeur n50
2,95 vol/h
Ponts thermiques
Ratio Psi
0,1 W/(m².K)
Valeur Psi moyen
0,09 W/(ml.K)
Equipement
Chauffage
Chauffage
Générateur
4 pompes à chaleur réversibles air extérieur / air recyclé :
- Puissance nominale et unitaire : 16,5 kW - COP nominal: 3,76
- Puissance nominale et unitaire : 12,3 kW - COP nominal: 4,1
- Puissance nominale et unitaire : 9,39 kW - COP nominal: 4,26
- Puissance nominale et unitaire : 6,84 kW - COP nominal: 4,9

1 pompes à chaleur réversibles air extérieur /eau :
- Puissance nominale et unitaire : 14,9 kW - COP nominal: 2,16
Emetteurs
Emission par ventiloconvecteur
ECS
ECS
Générateur
Production d'ECS par ballons électriques
Capacité de 30 litres dans les bureaux et de 500 litres dans la cuisine
Ventilation
Ventilation
Système
Centrale de Traitement de l'Air à Débit Constant dans les bureaux - Ventilation double flux avec une efficacité de l'échangeur de 75%
Ventilation simple flux dans les sanitaires
Classe d'étanchéité
Classe A - Confirmée par la mesure
Eclairage
Eclairage
Système
Puissance moyenne installée : W/m² - Gestion par détection de présence/absence.
La puissance varie en fonction des locaux:
- Bureaux et salle de restaurant : 8 W/m²
- Restauration: 10 W/m² à l'exception de la salle de restaurant
Refroidissement
Refroidissement
Générateur
4 pompes à chaleur réversibles air extérieur / air recyclé:
- Puissance nominale et unitaire : 18,6 kW - EER nominal: 3,01
- Puissance nominale et unitaire : 15,2 kW - EER nominal: 3,32
- Puissance nominale et unitaire : 9,62 kW - EER nominal: 4,16
- Puissance nominale et unitaire : 8,33 kW - EER nominal: 4,02
Emetteurs
Soufflage d'air froid
Energie Renouvelable
Energie Renouvelable
Energie Renouvelable
Installation photovoltaïque en silicium multi-cristallin - Surface: 1218 m² - Puissance crête: 174 kWc
Confort D'été
Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment se caractérise par une inertie thermique personalisée, un besoin bioclimatique performant (-25,95% par rapport à l'exigence réglementaire).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Rafraichissement et ventilation
Orientation : 35% Nord - 27% Sud - 16% Est - 22% Ouest

Protection solaire : Absence de Protection mobile

Facteur solaire : 0.41

Surface vitrée : 26.98 % de la Shab
Solutions passives : Absence de solutions passives.

Solutions basse consommation : Absence de solutions basse consommation.

Solutions actives : A défaut, présence d'une solution thermodynamique associée à un soufflage d’air froid (ventiloconvecteurs…) dans le cadre d'un bâtiment exposé au bruit peu favorabe à la surventilation nocturne.
Energie
Consommation énergétique
en kWhep/m².an
Consommation globale
en kWhep/m².an
Besoin bioclimatique
en points
Carbone
Logiciel, périmètre et résultat


Périmètre
Fondations et Infrastructures
- Superstructure – maçonnerie
- Couverture – Etanchéité – Charpente – Zinguerie
- Cloisonnement – Doublage – Plafonds suspendus – Menuiseries intérieures
- Façades et menuiseries extérieures
- Revêtements des sols, murs et plafonds – Chape – Peintures – Produits de décoration
