Médiathèque Aimé Césaire
Type bâtiment
Tertiaire - Public
Ville
Castelnau le Lez
Code postal
34170
Zone climatique
H3
Altitude
40 m
Travaux
Neuf - RT 2012
Fiabilité
Certifié, Appel à projets
Niv. énergetique
Bepos Effinergie 2013
Permis
2015-10-01
Construction
2017
Livraison
02-2018
Shon RT
1 038 m² du bâtiment
Surface
1 038 m² du projet
Consommation
-57,3 kWh/(m².an)
Coût des travaux
2 633 837 € HT
Descriptif
Critères Effinergie
Acteurs
Système Constructif
Equipement
Confort D'été
Energie
Carbone
Données Economiques
Descriptif

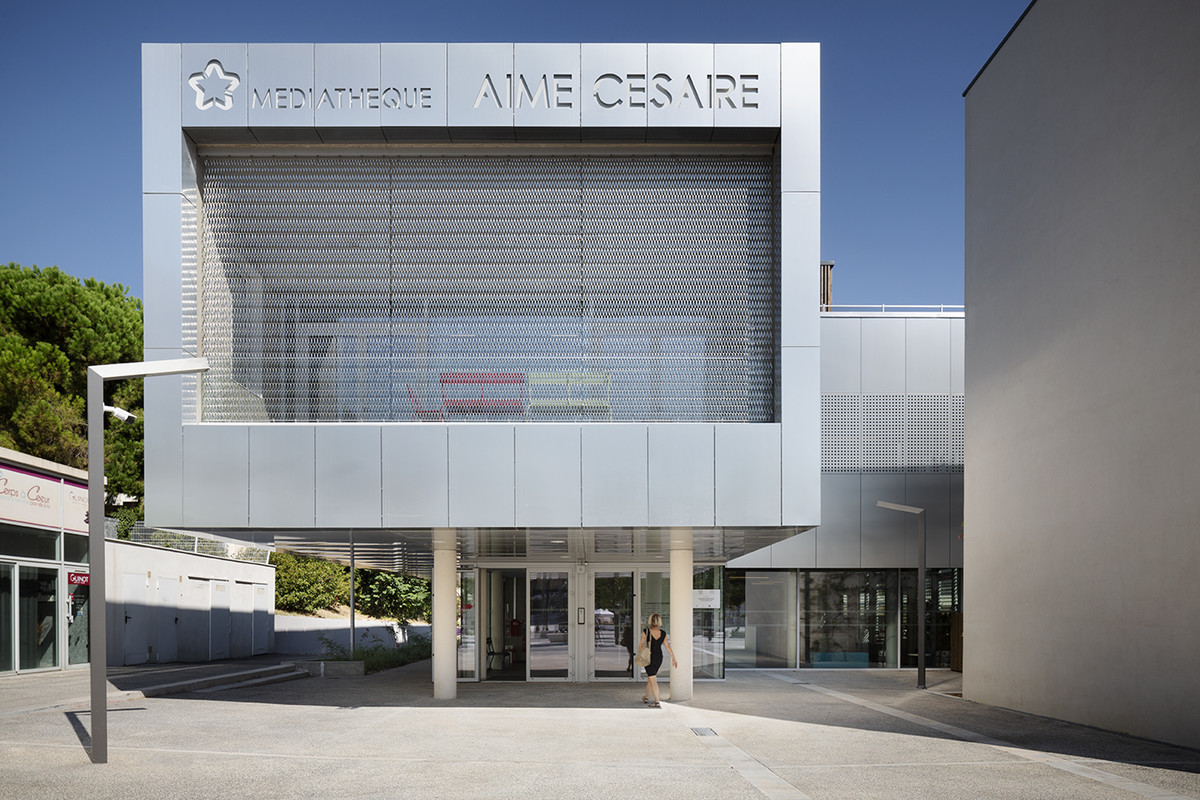

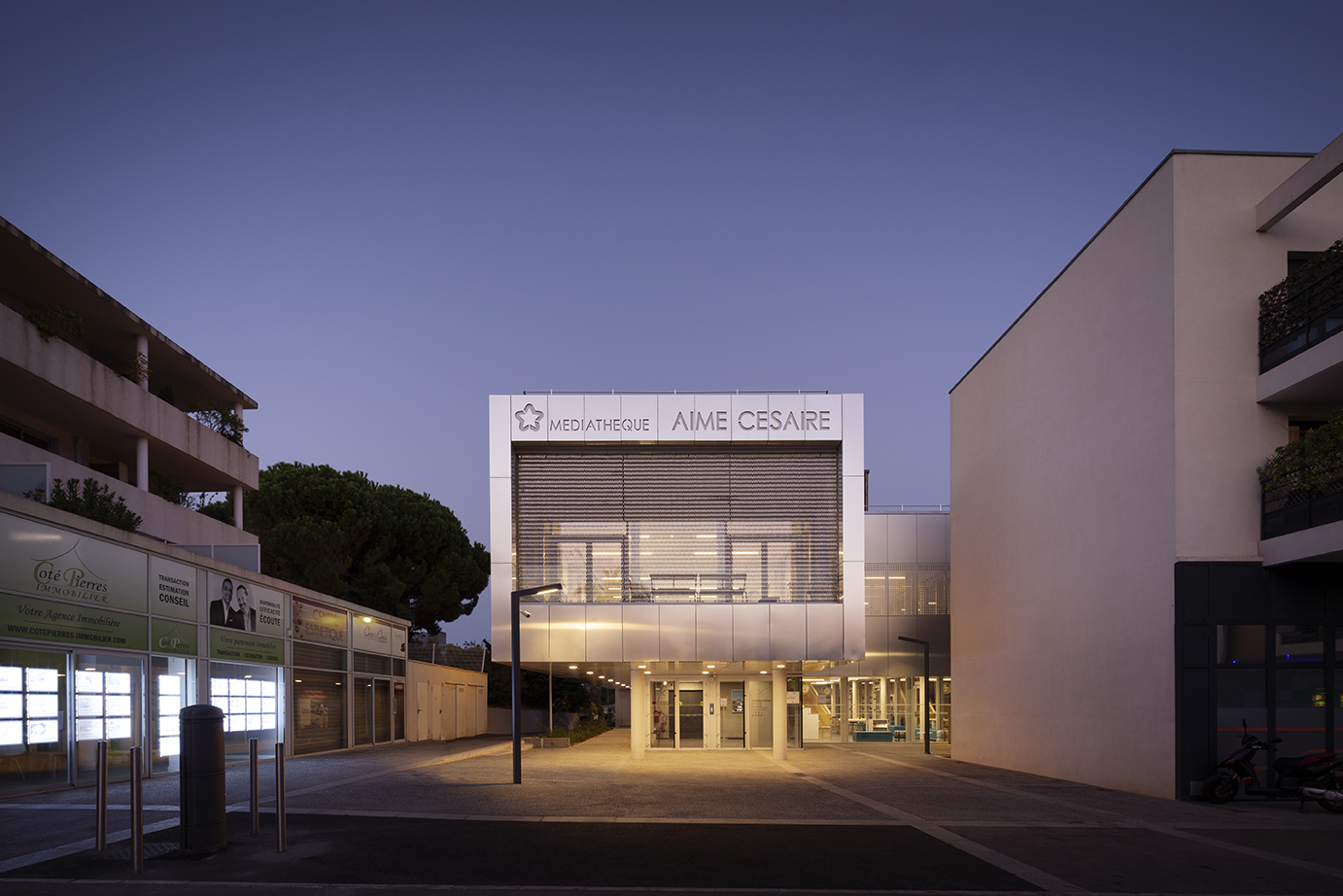

Ce projet concerne la construction de la médiathèque Aimé Césaire sur le commune de Castelnau le lez. Ce projet est certifié Bepos-Effinergie 2013 en phase conception et lauréat de l'appel à projet régional lancé par la Région Occitanie.

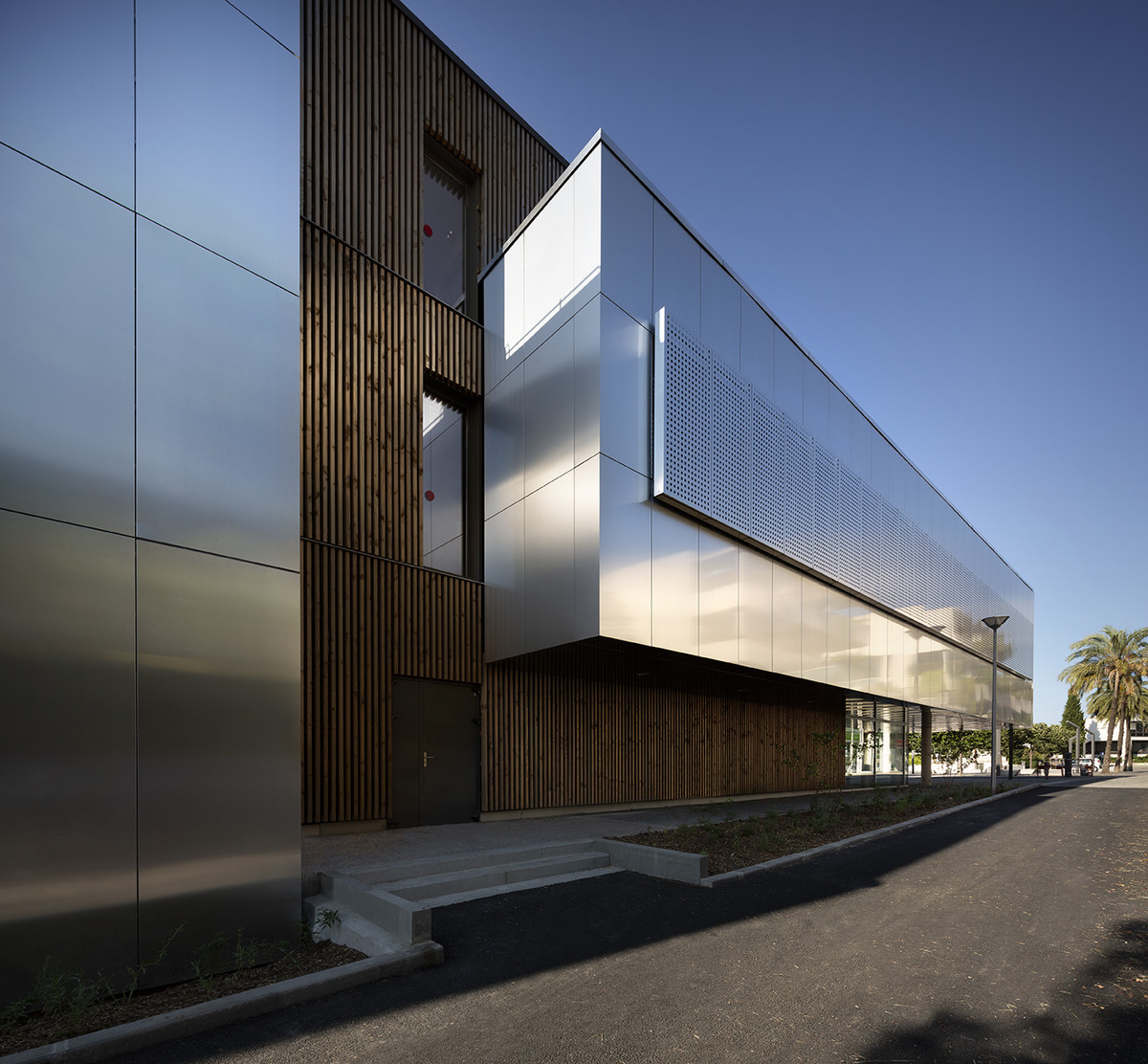

La structure du bâtiment est en béton avec une isolation par l'extérieur pour le rez de chaussée et le premier niveau. Le R+2 est en ossature bois avec une isolation performante. La façade bénéficie d'un bardage en bois douglas au R+2 et en inox en R+1 et rez de chaussée. Les toitures terrasses sont en béton et isolées avec de laine de roche.

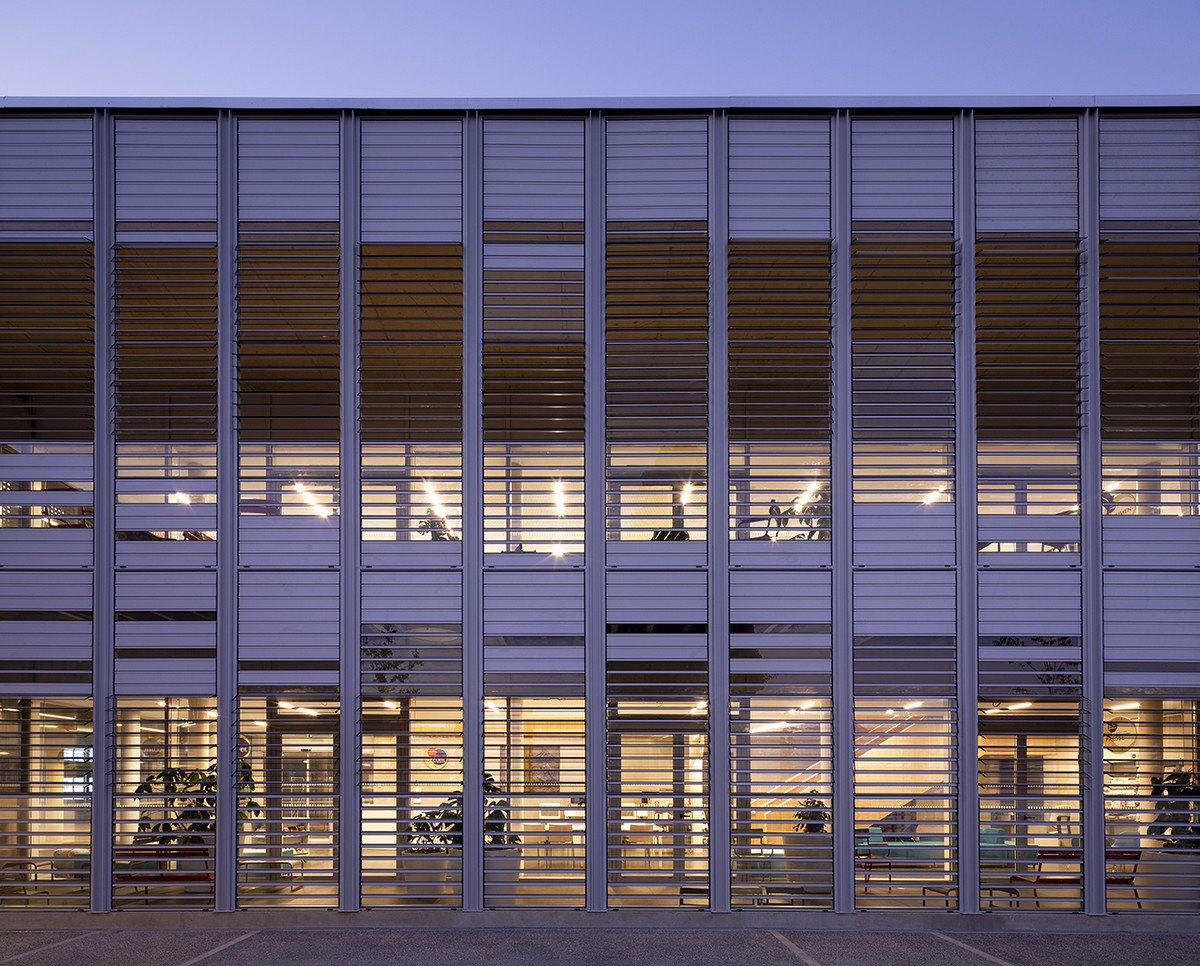

Les menuiseries sont en aluminium à rupteurs de ponts thermiques avec des doubles vitrages performants. Des brise-soleil à ventelles en aluminium limitent les apports solaires directs.
Côté équipement, une pompe à chaleur air/eau associée à des planchers, des radiateurs et des ventilo-convecteurs assurent le chauffage et le refroidissement du bâtiment. Une ventilation double flux a été installée afin de renouveler l'air intérieur.
Enfin, une centrale photovoltaïque a été installée en toiture.
Cette fiche décrit les solutions techniques et économiques retenues par le maître d'ouvrage

Critères Effinergie
Périmètre Etude
Respect RT2012
Oui
Respect Effinergie+
Oui
Bepos Effinergie 2013
Qualité de la construction
Perméabilité bâti
0,93 m³/(h.m²) sous 4 Pa
Classe d'étanchéité réseau ventilation
Classe A
Sobriété & Efficacité
Consommation énergétique
-57,30 kWh/(m².an)
Bioclimatisme (Bbio)
43,63 % de gain par rapport à la RT2012
Approches complémentaires
Ecomobilité
176 kWhep/m².an
Electricité spécifique
Consommation
62 kWh/(m².an)
Les postes pris en comptes
Les autres usages immobiliers et mobiliers
Méthodes et outils de calcul
Le référentiel Bepos-Effinergie fixe une valeur forfaitaire à 100 kWhep/m².an pour les bureaux
Le projet a calculé une consommation de 62 kWhep/m².an
Acteurs
  • Maître d'ouvrage
    Montpellier Mediterrannée Métropole
    50 place ZEUS 34961 Montpellier
    p.crouzillac@montpellier3m.fr
    04 67 13 62 31
  • Architecte
    Gardin et Gabriel Architectes
    20 Impasse des Moulins 34080 Montpellier
    contact@cardingabriel-architectes.com
    04 67 40 21 17
  • Architecte
    François Guibert Architectes (FGA)
    105 rue Lecocq 33000 Bordeaux
    info@francois-guibert-archi.fr
    05 56 99 48 48
  • Bureau d'études thermiques
    BET Durand
    856, rue d'Alco 34080 Montpellier
    Contact@betdurand.com
    04 67 03 37 44
  • Assistance à Maîtrise d'Ouvrage
    Plus de Vert SARL
    520 Avenue St Sauveur 34980 Saint clément de rivière
    plusdevert@plusdevert.fr
    09 51 00 48 09
  • Partenaire
    Région Occitanie
  • Partenaire
    Direction Régionale de l'ADEME Occitanie
  • Certificateur
    Certivéa
    4, avenue du Recteur Poincaré 75016 Paris
Système Constructif
Murs extérieurs
Murs extérieurs
R =
5.6 (m².K)/W
Murs en béton de 20 cm isolés par l'extérieur avec 20 cm de laine de roche pour le RdC et R+1 - Bardage en inox en R+1 et bardage bois en rez de chaussée
R =
4.8 (m².K)/W
Ossature bois isolée entre les montants par 14 cm de fibres de bois et par l'intérieur avec 14 cm de fibres de bois pour R+2 - Bardage inox en R+2
Toiture
Toiture
R =
7.1 (m².K)/W
Toiture terrasse composée de 20 cm de béton isolée avec 16 cm de mousse de polyuréthane
R =
5.3 (m².K)/W
Toiture en ossature bois isolée avec 16 cm de mousse de polyuréthane
Plancher
Plancher
R =
5 (m².K)/W
Plancher bas sur terre plein composé d'une dalle de béton de 20 cm isolée avec 20 cm de polystyrène expansé
R =
1.1 (m².K)/W
Plancher bas sur local non chauffé
Fenetres
Fenêtres/Porte-Fenêtres
Menuiseries en aluminium à rupteurs de ponts thermiques - Double vitrage 4/16/4 avec lame d'air - Présence de store enroulables et de volets roulants suivant les baies
Présence de brise-soleil à ventelles en aluminium

Surface vitrée
34,44 % de la surface utiles ou habitable
Besoin bioclimatique
en W/(m².K)
Répartition des déperditions
en W/K
Etanchéité à l'air
Valeur Q4
0,93 m³/(h.m²) sous 4 Pa confirmée par la mesure
Valeur n50
1,9 vol/h
Ponts thermiques
Ratio Psi
0,19 W/(m².K)
Valeur Psi moyen
0,336 W/(ml.K)
Equipement
Chauffage
Chauffage
Générateur
2 pompes à chaleur réversibles air/eau
Emetteurs
Emission par plancher chauffant (581 m²)et radiateur à eau chaude (193 m²)
Emission par ventiloconvecteur (168 m²)
ECS
ECS
Générateur
Productionon ECS par 3 ballons de 15 litres
Ventilation
Ventilation
Système
Groupe de ventilation double flux avec une efficacité de l'échangeur de 87%
Classe d'étanchéité
Classe A - Confirmée par la mesure
Eclairage
Eclairage
Système
Eclairage avec des LET et T5
La puissance installée dépend des lieux du bâtiments
- Bureaux: 5,2 W/m² avec détection de présence et extinction automatique en fonction des seuils
- Circulation: 4,5 W/m² avec détection de présence
- Sanitaires: 5 W/m²avec détection de présence et extinction automatique en fonction des seuils
Refroidissement
Refroidissement
Générateur
Emission par plancher rafraichissant (581 m²) et soufflage d'air froid (168 m²)
Energie Renouvelable
Energie Renouvelable
Energie Renouvelable
Présence de panneaux photovoltaïques monocristallins - surface : 274 m² - Puissance crête: 55 kWc - Rendement : 20%

Confort D'été
Bonnes pratiques

La prise en compte de l'orientation des baies, leurs tailles et leurs protections, l'exposition du bâtiment (vent, soleil), l'organisation des espaces intérieurs, sa compacité, la couleur et la nature du revêtement des parois sont autant de leviers à actionner en phase conception.
Par ailleurs, la réduction des apports internes (occupants, bureautique, ECS, éclairage,..) associée à une optimisation des scénarios d’occupation et d’utilisation des équipements permet également d’améliorer le confort d’été.

Ce bâtiment a été conçu avec une Simulation Thermique Dynamique permettant d’optimiser le confort d’été.

Ce bâtiment se caractérise par une inertie thermique lourde, un besoin bioclimatique performant (-43,63% par rapport à l'exigence réglementaire).

Au-delà des solutions techniques mises en œuvre, la prise en compte des besoins, la co-conception et le comportement des usagers et des professionnels sont des leviers indispensables à la réussite des actions en faveur d’une amélioration du confort d’été.

Enfin, au niveau de la parcelle, la végétalisation, la nature et la couleur des revêtements des sols impactent également la perception du confort d'été.

Solutions
Parois
Rafraichissement et ventilation
Orientation : 53% Nord - 21% Sud - 2% Est - 24% Ouest

Protection solaire : Stores intérieurs

Surface vitrée : 34.44 % de la Shab
Solutions passives : Absence de solutions passives.

Solutions basse consommation : Absence de solutions basse consommation.

Solutions actives : A défaut, présence d'une solution thermodynamique associée à un plancher rafraichissant.
Energie
Bilan Energétique Effinergie
en kWhep/m².an
Consommation énergétique
en kWhep/m².an
Décomposition de la consommation
en kWhep/m².an
Consommation globale
en kWhep/m².an
Besoin bioclimatique
en W/(m².K)
Carbone
Logiciel, périmètre et résultat


Logiciel
logiciel novaEQUER en phase DCE sur la base de la STD de Pleiades+COMFIE
Résultat
Les émissions de GES sur 100 ans sont principalement dues à
- la construction: 54% - 571 tC02 eq
- l'utilisation : 31% - 326 t C02 eq
- la rénovation: 13% - 138 t CO2 eq
- la démolition: 2% - 19 t C02 eq

Les émissions de GES du sous-lot "façades" représentent près d'un quart des émissions du lot "construction".
Données Economiques
Montant de l'opération
Coût total des travaux hors VRD
2 633 837 € HT
, soit
2 537 € HT/m² de SHON RT
Aides Financières
Précisions
Les montants ont été communiqués par l'AMO en phase de début de travaux.
Le surcoût estimé du Bepos-effinergie est de 560 € HT/m²
Le projet a bénéficié des aides de l'Etat (DGD), du Conseil Départemental et du Conseil Régional
Décomposition du montant des travaux
